Стиральная машина — важный элемент в каждом доме, но неправильное подключение к электросети может вызвать серьезные последствия, включая поражение электрическим током и повреждение устройства. Если в квартире, частном доме или на даче отсутствует заземление, необходимо знать, как организовать защиту от электрических ударов. В этой статье рассмотрим способы заземления стиральной машины, схемы подключения и советы для безопасной эксплуатации оборудования.
Нужно ли заземлять?
Жителям старых домов, таких как сталинки и хрущевки, часто не хочется обновлять электропроводку, добавляя заземление. Поэтому у них возникает вопрос: возможно ли подключить стиральную машину без заземления?
Современные бытовые приборы, включая стиральные машины-автоматы, имеют конструкцию, которая подразумевает наличие разности потенциалов в 110 В на металлических частях корпуса. Это означает, что стиральная машина без заземления может вызывать электрический удар. Многие полагают, что это опасно только в ванной комнате из-за повышенной влажности, но на самом деле это не так. Ток может пройти в любом помещении, будь то кухня или коридор.
Еще одной важной причиной для установки заземления является защита самой стиральной машины. В случае короткого замыкания или неисправности проводки избыточное напряжение будет уходить в землю, что предотвращает повреждение устройства.
Опасно ли использовать стиральную машину без заземления? Безусловно, да! Это представляет угрозу как для человека, так и для самой техники. Пока нет явных проблем с проводкой или здоровьем, можно столкнуться лишь с легкими ударами тока на корпусе — это неприятно, но не критично. Однако неисправности могут возникнуть неожиданно, и никто не может предсказать, когда такой разряд станет опасным для здоровья или техники.
Таким образом, заземление необходимо как для старых, так и для новых стиральных машин.
Эксперты подчеркивают важность правильного заземления стиральной машины для обеспечения безопасности и долговечности устройства. В квартирах, где часто используются старые электропроводки, рекомендуется проверить наличие заземляющего контакта в розетке. Если его нет, необходимо установить новую розетку с заземлением или использовать адаптер, который обеспечит надежное соединение. В частных домах и на дачах важно обеспечить качественное заземление, подключив машину к отдельной линии с заземляющим проводом, который должен быть соединен с заземляющим контуром. Специалисты также советуют регулярно проверять состояние проводки и заземляющих элементов, чтобы избежать возможных коротких замыканий и электрических ударов. Правильное заземление не только защищает технику, но и обеспечивает безопасность пользователей.
Как заземлить стиральную машину если нет заземления?
Вот несколько способов устранения проблемы:
- использование устройства защитного отключения;
- присоединение к системе заземления (если есть доступ);
- с оздание заземляющего контура;
- использование диэлектрического покрытия
- подключение к металлическим трубам (не рекомендуется, так как ранее трубы использовали для заземления, но это небезопасно и может создать риски для других пользователей водопровода).
Важно: Самостоятельные вмешательства в электропроводку могут быть опасны. Обращайтесь к профессионалам.
Перед модернизацией проводки необходимо написать заявление в собственную управляющую компанию, с требованием завести в квартиру «землю».
УК скорее всего откажет в данном вопросе. Но подписанный отказ или хотя бы копия подобного заявления станет замечательной страховкой. В случае неполадок с проводкой, из-за которых пострадает быттехника, с этим документом можно смело идти в суд. Управляющая компания будет обязана возместить стоимость поврежденной техники. Так как не выполнила свои прямые обязанности.
Можно, конечно, обойтись без бумажной волокиты и провести «землю» от щитка самостоятельно. Но в этом случае надеяться на компенсацию не стоит. УК обязательно найдет несоответствия ГОСТам и СНИПам в «самопальной» проводке и обоснованно откажется платить.
| Место установки | Способ заземления | Дополнительные рекомендации |
|---|---|---|
| Квартира | 1. Использование евророзетки с заземляющим контактом: Убедитесь, что проводка в квартире имеет трехжильный кабель (фаза, ноль, земля) и розетка подключена к контуру заземления дома. | Проверка: Используйте индикаторную отвертку или мультиметр для проверки наличия заземления в розетке. При отсутствии заземления обратитесь к электрику. |
| 2. Подключение к щитку (при наличии заземляющей шины): Если в квартирном щитке есть заземляющая шина, можно проложить отдельный заземляющий провод от стиральной машины до этой шины. | Важно: Работы по подключению к электрощитку должен выполнять квалифицированный электрик. | |
| 3. Система уравнивания потенциалов (СУП): В современных домах часто используется СУП, к которой подключаются все металлические элементы (трубы, ванны). Можно подключить стиральную машину к СУП через специальную клемму. | Осторожно: Не путайте СУП с обычными водопроводными трубами. Подключение к ним без уверенности в их заземлении опасно. | |
| Частный дом | 1. Собственный контур заземления: Наиболее надежный способ. Создается путем вбивания металлических электродов (штырей) в землю и соединения их между собой и с главной заземляющей шиной дома. | Расчет: Глубина и количество электродов зависят от типа грунта и требований ПУЭ. Рекомендуется привлекать специалистов. |
| 2. Подключение к существующему контуру заземления дома: Если в доме уже есть рабочий контур заземления, стиральную машину можно подключить к нему через главную заземляющую шину. | Проверка: Убедитесь в исправности и эффективности существующего контура заземления. | |
| 3. Использование евророзетки с заземляющим контактом: Аналогично квартире, при условии, что проводка в доме имеет заземляющий провод, подключенный к контуру заземления. | Регулярная проверка: Периодически проверяйте состояние контура заземления, особенно после сильных дождей или морозов. | |
| Дача | 1. Собственный контур заземления: Оптимальный вариант, особенно если дача не подключена к централизованной электросети с заземлением. | Простота: Для дачи можно использовать более простой контур заземления (например, несколько вбитых металлических уголков), но его эффективность будет ниже, чем у полноценного контура. |
| 2. Подключение к металлической водопроводной трубе (как временное решение и с осторожностью):Крайне не рекомендуется как постоянное решение. Допустимо только в случае, если труба гарантированно заземлена и не имеет пластиковых вставок. | Опасность: Если труба не заземлена или имеет пластиковые участки, это может привести к поражению электрическим током. Используйте только в крайнем случае и с обязательной проверкой. | |
| 3. Использование переносного УЗО (устройство защитного отключения): Не является заземлением, но значительно повышает безопасность, отключая подачу электричества при утечке тока. | Не заменяет заземление: УЗО защищает от поражения током, но не отводит статический заряд или ток короткого замыкания. |
Интересные факты
Вот несколько интересных фактов о заземлении стиральной машины:
-
Безопасность прежде всего: Заземление стиральной машины помогает предотвратить поражение электрическим током. В случае короткого замыкания или утечки тока, заземление обеспечивает безопасный путь для тока, что снижает риск поражения человека и повреждения оборудования.
-
Заземление в разных условиях: В частных домах и на дачах заземление может быть выполнено с использованием металлических стержней, вбитых в землю, или с помощью системы заземления, подключенной к электрической сети. В квартирах заземление часто осуществляется через специальные розетки, которые имеют заземляющий контакт.
-
Законодательные нормы: В большинстве стран существуют строгие нормы и правила, касающиеся заземления электрических приборов, включая стиральные машины. Например, в России согласно ПУЭ (Правила устройства электроустановок) заземление является обязательным для всех стационарных электрических приборов, что подчеркивает важность соблюдения этих норм для обеспечения безопасности.
Схема подключения

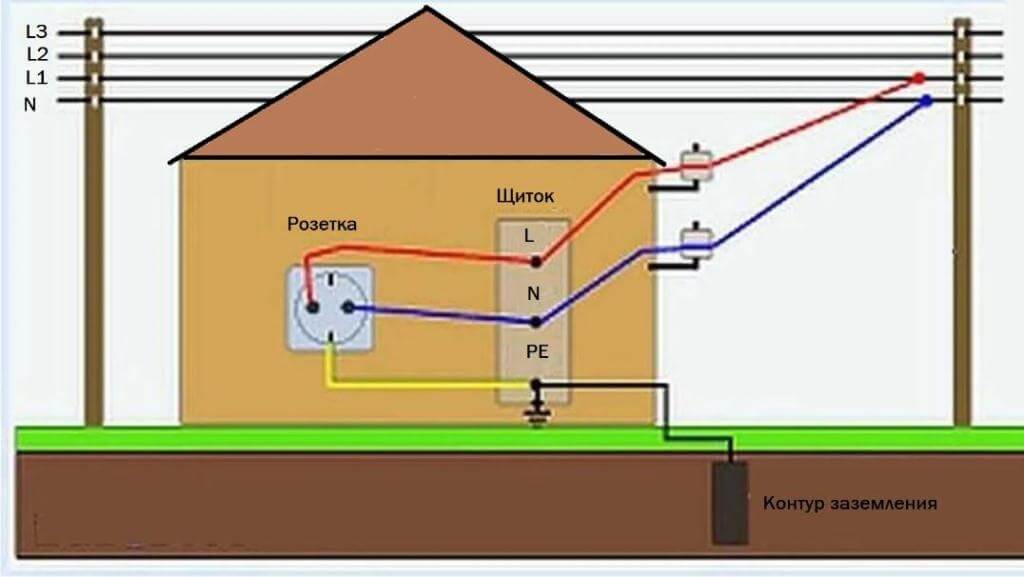

Оптимальный вариант представлен на изображении ниже, однако он подходит лишь для тех домов и квартир, где к распределительному щитку подключен провод заземления.
От распределительного щитка необходимо проложить трехжильный кабель:
- красный (L) — фаза;
- синий (N) — ноль;
- желтый или желто-зеленый (PE) — земля.
Затем устанавливается влагозащищенная розетка с заземлением, класс защиты которой не ниже IP44.
В старых зданиях проводка обычно двужильная TN-C, и кабель PE отсутствует. Для жильцов таких квартир выходом может стать установка УЗО (10–30 мА), которое защитит технику от незначительных перепадов напряжения. Однако стоит учитывать, что на старой проводке могут происходить ложные срабатывания.
Как установить или переместить розетки на кухне во время или после ремонта

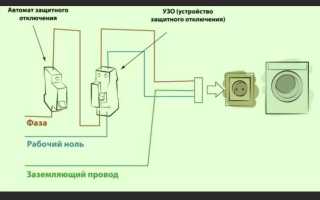

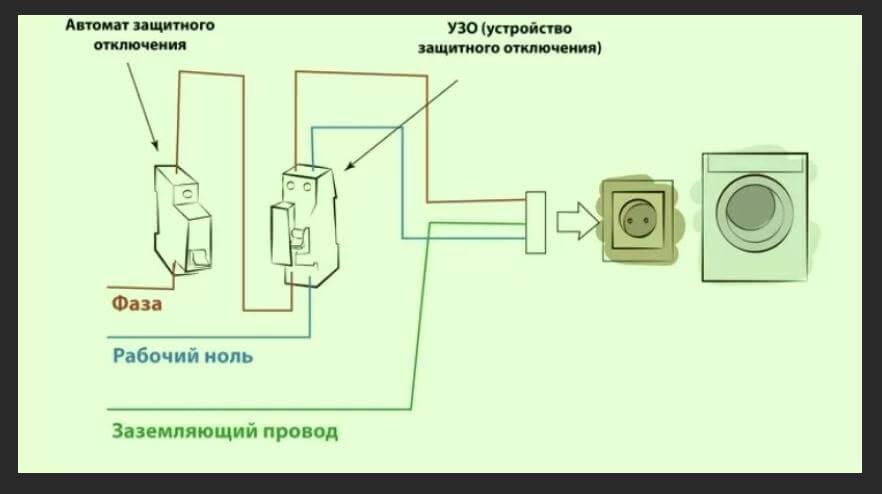

УЗО редко устанавливают только для стиральной машины без заземления. Чаще всего автомат подключают «на весь дом». Схема подключения УЗО представлена на изображении ниже.
В частном доме или на даче заземление для сети 220 В можно организовать самостоятельно. Оно будет рассчитано на всю электрическую цепь и сможет защитить все электроприборы: стиральную машину, бойлер, холодильник и т.д.
Для создания контура потребуется:
- Вырыть траншею в форме равностороннего треугольника. Длина каждой стороны — 3 м, глубина — 1 м, ширина — 0,5–0,7 м.
- Прокопать соединительную траншею глубиной от 0,8 м: от дома до треугольника (для заземляющего прута).
- Забить в углы уголки из стали, как показано на изображении ниже. Размеры уголков: 40х40х5 мм, длина — 3 м. Они не должны касаться дна траншеи (расстояние до дна около 20 см).
- Приварить к вертикальным заготовкам соединительные полосы из стали 40х4 мм.
- Один конец заземляющего прута (диаметром 10 мм) приварить к заземлителю.
- Ко второму концу прута приварить болт (М6). Он необходим для подключения к шине щитка.
- Засыпать траншеи с проводниками.
Важно отметить, что в инструкции к стиральной машине может быть указано, что вилка устройства обеспечивает заземление. Это не означает, что заземление не требуется. Напротив, такая пометка подчеркивает, что розетка для стиральной машины должна быть с заземлением. Только в этом случае подключение будет безопасным.
Возможные ошибки
Есть несколько «кустарных» способов заземления. Они гораздо проще «официальных», но использовать их не стоит. Вот самые распространенные примеры и их последствия:

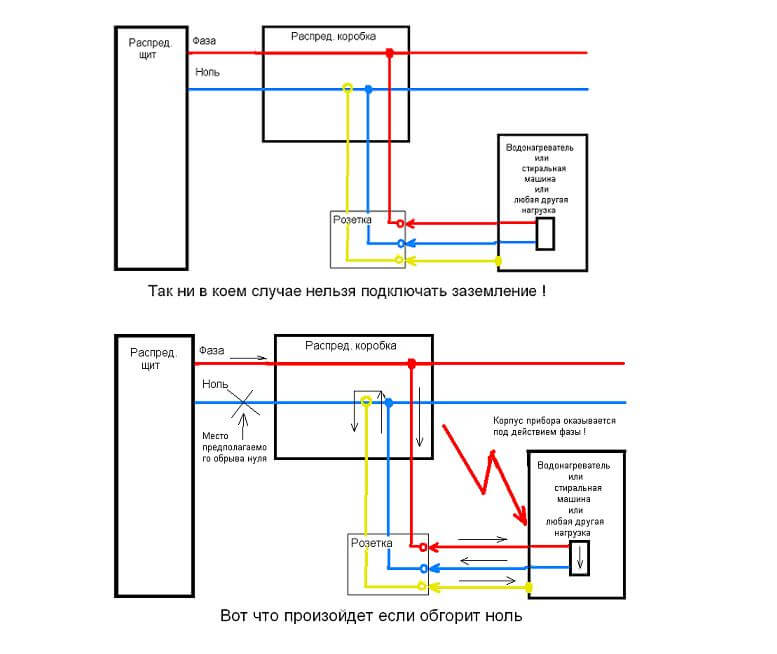

- сделать «зануление». То есть подключить «землю» к «нулю». Результат этой махинации показан на схеме ниже. Простыми словами: в случае обрыва или короткого замыкания на все приборы в доме будет подано 380 В вместо стандартных 220 В. Естественно, техника не выдержит такой перегрузки;
- подсоединить заземление к системе отопления или водоснабжения. В этом случае бить током будет не стиральная машина, а трубы и батареи. При этом бить они будут не только в квартире махинатора, а во всем доме. Результатом станет штраф и замена системы, так как от такого подключения металл очень быстро изнашивается (возможна течь).
Остальные «дедовские» способы не столь популярны, но столь же «эффективны».
Советы по выбору кабеля и материалов для заземления
При организации заземления стиральной машины важно правильно выбрать кабель и материалы, чтобы обеспечить надежную защиту от электрических ударов и повысить безопасность эксплуатации бытовой техники. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе.
1. Тип кабеля
Для заземления стиральной машины рекомендуется использовать многожильный медный кабель. Он обладает высокой проводимостью и гибкостью, что упрощает монтаж. Оптимальным вариантом будет кабель сечением 2,5 мм², который подходит для большинства бытовых приборов. Если стиральная машина имеет высокую мощность, можно рассмотреть вариант сечением 4 мм².
2. Изоляция кабеля
Изоляция кабеля должна быть выполнена из качественных материалов, устойчивых к воздействию влаги и механическим повреждениям. Рекомендуется выбирать кабели с ПВХ-изоляцией, так как они обладают хорошими защитными свойствами и долговечностью. Также стоит обратить внимание на наличие защитного экрана, который дополнительно защищает провод от внешних воздействий.
3. Соединительные элементы
Для соединения кабеля с заземляющим контуром и стиральной машиной необходимо использовать качественные соединительные элементы, такие как клеммы и зажимы. Они должны быть выполнены из меди или латуни, так как эти материалы обеспечивают надежный контакт и минимальные потери энергии. Избегайте использования алюминиевых соединений, так как они могут окисляться и терять проводимость.
4. Заземляющий контур
При создании заземляющего контура важно использовать металлические прутья или полосы, которые будут закопаны в землю. Они должны быть изготовлены из стали или меди и иметь достаточную длину для обеспечения надежного контакта с землей. Рекомендуется использовать прутья длиной не менее 2,5 метров, которые необходимо забить в землю на глубину не менее 1,5 метра.
5. Установка и монтаж
При монтаже заземления важно следовать правилам безопасности и рекомендациям производителей. Все соединения должны быть выполнены аккуратно и надежно, чтобы избежать возникновения искр и перегрева. Также стоит проверить целостность изоляции кабеля и отсутствие повреждений перед подключением стиральной машины.
6. Проверка заземления
После завершения монтажа необходимо провести проверку заземления с помощью специального оборудования, например, мегаомметра. Это позволит убедиться в том, что сопротивление заземляющего контура находится в пределах нормы и обеспечивает надежную защиту от электрических ударов.
Следуя данным рекомендациям, вы сможете правильно выбрать кабель и материалы для заземления стиральной машины, что обеспечит безопасность и долговечность эксплуатации вашего оборудования.
Вопрос-ответ
Как заземлить стиральную машину, если нет заземления?
Если заземляющий проводник не был предусмотрен, то необходимо подвести его самостоятельно. Заземление стиральной машины можно осуществлять с помощью проводов марок ПВ1, ПуГВ. Все эти провода имеют одну медную жилу в оболочке из ПВХ (рис. 1: 1 — жила, 2 — оболочка).
Как сделать заземление, если нет заземления?
Если в квартире нет заземления — что делать? В этом случае защитить от удара электрическим током могут специальные приборы: УЗО и дифавтомат. Эти устройства очень быстро — в среднем в течение 30 миллисекунд — отключают питание в домашней электросети.
Можно ли пользоваться стиральной машиной без заземления?
Защищает от поражения электрическим током. Например, при эксплуатации стиральной машины в неисправном состоянии, при повреждении открытой проводки металлические части машины могут оказаться под опасным напряжением. Если машина не заземлена, все, кто ею пользуется, могут получить серьёзное поражение электрическим током.
Самый простой способ сделать заземление?
Самая простая конструкция заземления для дома представляет собой три металлических стержня длиной около двух метров, которые вбиваются в землю на расстоянии от 1 до 3 метров друг от друга и соединяются между собой металлическими полосами либо арматурой с помощью сварного или болтового соединения.
Советы
СОВЕТ №1
Перед началом работ по заземлению стиральной машины убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся медные провода, заземляющий контакт, а также инструменты для работы с электрикой, такие как отвертка и мультиметр для проверки напряжения.
СОВЕТ №2
При выборе места для подключения заземления учитывайте, что оно должно быть максимально близко к стиральной машине. Это поможет избежать лишних потерь напряжения и обеспечит надежное соединение. Убедитесь, что заземляющий провод надежно соединен с металлической частью машины.
СОВЕТ №3
Не забывайте о безопасности: перед выполнением любых работ отключите электричество в квартире или доме. Это поможет избежать поражения электрическим током и обеспечит вашу безопасность во время установки заземления.
СОВЕТ №4
После завершения установки заземления обязательно проверьте его работоспособность с помощью мультиметра. Убедитесь, что сопротивление между заземляющим контактом и землей минимально, что гарантирует надежную защиту от электрических замыканий.
