Вентиляция для газового котла в частном доме: правила обустройства

Вентиляция – залог безопасной и эффективной работы оборудования

Не только здоровье людей бережет вентиляция в кухне с газовой плитой или котлом.

Для качественного горения газа требуется кислород. При его недостатке в процессе горения в воздух выделяется много угарного газа и недоокисленных веществ. Заметить это можно по желтому цвету пламени, высокому с обильной копотью.

Снижается КПД газового оборудования – топлива прогорает столько же, а тепла выделяется меньше.

Еще большую опасность представляет сам природный газ, который может попасть в воздух помещения, например, если сквозняк задул огонь на конфорке, рассохся шланг подачи газа к плите, сломался газовый котел.

Выбор системы газовой вентиляции в частном доме или квартире зависит от типа котла и особенностей котельной.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха. Важность данной вентиляции в закрытых помещениях. Приятный микроклимат в комнате. Возможность регулирования воздухообмена с помощью пульта. Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

Назначение системы дымоотвода:

1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

Требования к вентиляции в котельной с газовым котлом

При мощности котла газового превышающей тридцать киловатт требуется проектировать специальное помещение для размещения котельной. При этом требуется обеспечить нормативы СНиП за номером II-35-76. Среди основных требований:

• вентиляция для газового котла предусматривает обязательный выход трубы вытяжной на потолке котельной;
• канал дымохода должен иметь отдельный дополнительный вход для очистки, размещенный ниже на 250 мм от основного входа;
• при расчете площади приточного канала с улицы на один киловатт мощности агрегата принимают 8 см. кв сечения решетки вентиляционной;
• при организации приточной вентиляции из соседних комнат живое сечение решетки должно составлять тридцать кв. см на киловатт мощности котла.

Нужна ли вентиляция в газовой котельной

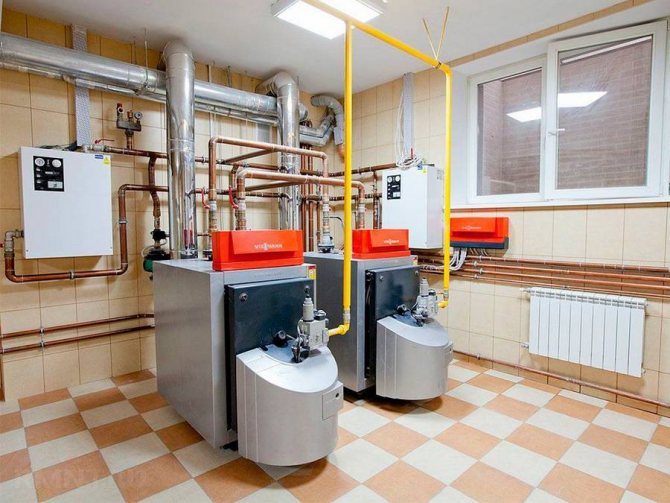

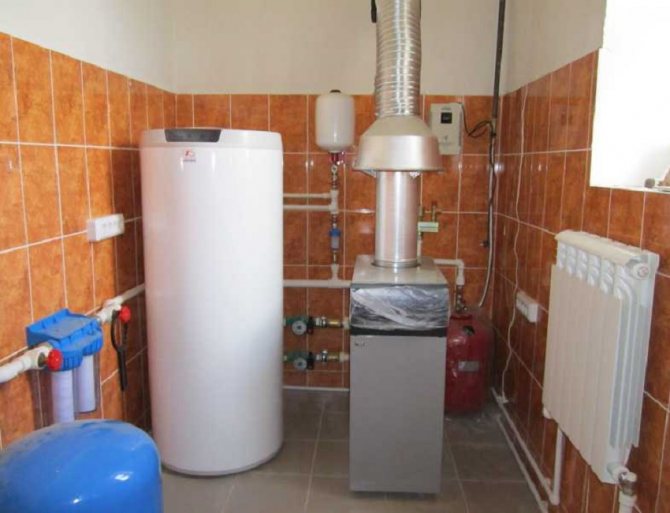

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

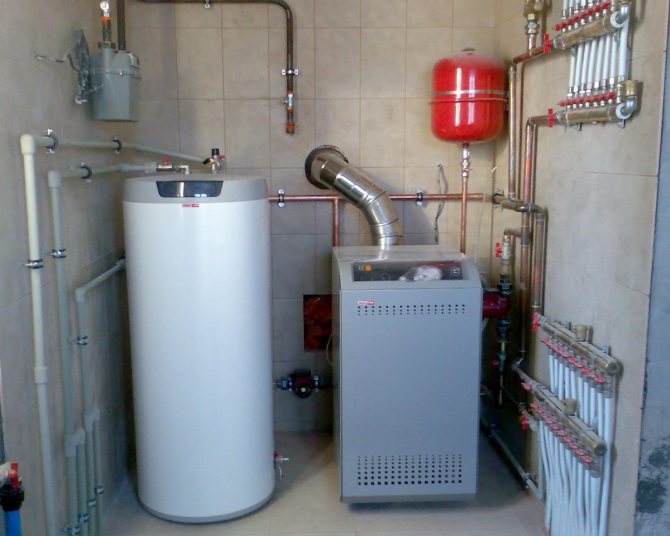

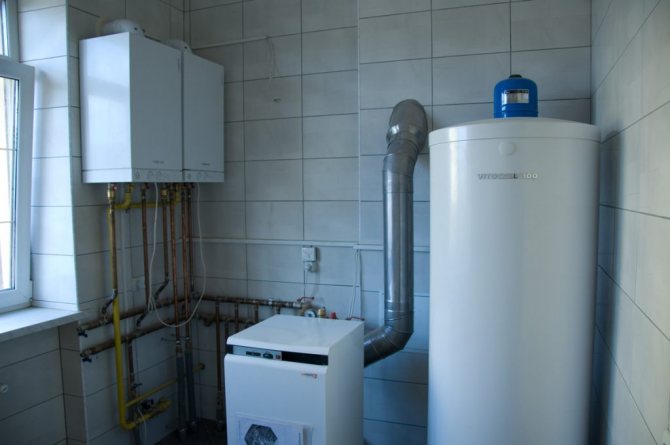

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

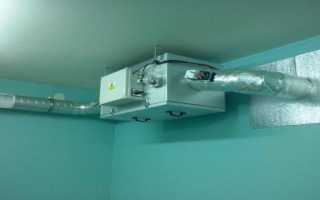

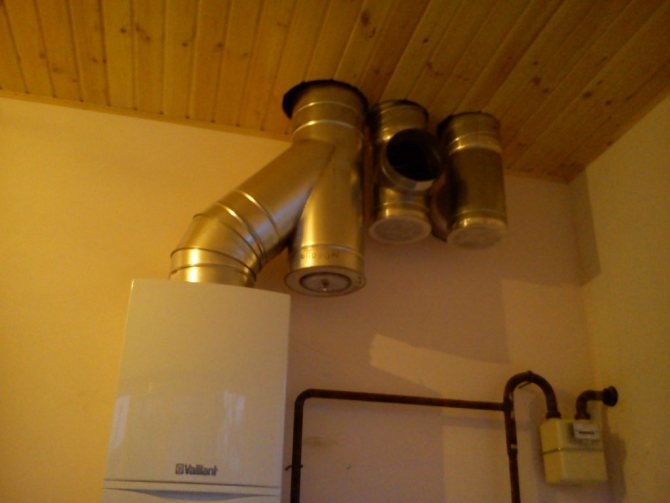

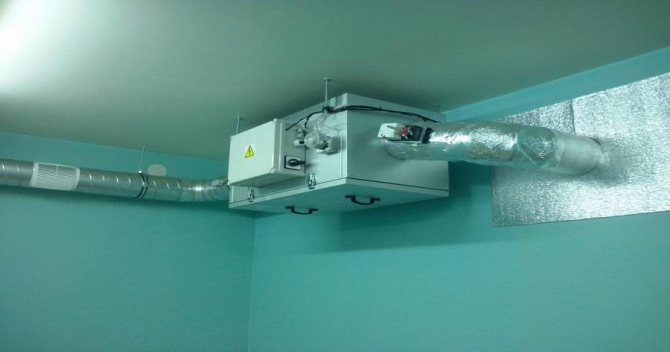

Принудительное вентилирование котельной

Механическая тяга – более эффективный вариант обеспечения воздухообмена по сравнению с естественной силой. Прибегают к такому оборудованию из-за невозможности монтажа обычной системы или из-за ее неэффективности.

Главное отличие искусственной вентиляции – наличие вентилятора или нескольких устройств. Их следует подбирать по размеру воздушного канала и мощности воздухообмена.

При помощи вентиляторов может происходить подача воздуха в котельную и его удаление. Используются приточные и вытяжные устройства. Необходимое качество проветривания определяется перед началом монтажа. Поэтому следует учесть такие правила:

• напольный котел требует увеличения необходимого показателя воздухообмена с запасом на 30–40%;
• мощность работы устройства зависит от конструктивных особенностей воздушного канала;
• для жилых комнат, в которых устанавливается отопительное оборудование, мощность вентиляционного оборудования подбирают из значения – V*3 (V – объем, которое вычисляется по формуле V = a*b*c, где a и b – длины сторон комнаты, а с – ее высота).

Для небольших котельных с маломощным котлом подойдет система с одним вентилятором, который увеличивает силу вытяжки или притока воздуха. Важно выбирать специализированные модели, изготовленные в металлическом корпусе. Пластиковые вентиляторы использовать в условиях высоких температур нецелесообразно. Такие устройства подойдут только для приточного воздуховода.

Популярны принудительные вентиляционные системы с автоматическим включением и выключением. Как только котел включается, запускается привод вентиляции. При его отключении система также сама отключается. Такая автоматика исключает влияние человеческого фактора.

В частных домах воздухообмен нужно организовать не только в жилых комнатах. Нормальная вентиляция нужна и в нежилых помещениях — в том числе и в котельной.

Проветривание помещения с котлом обязательно должно соответствовать установленным правилам. Если не организовать тут достаточный воздухообмен — накопившийся газ может стать причиной взрыва или возгорания. Конечно, до таких последствий доходит редко, но вероятность есть.

Сразу оговоримся: вентиляцию на таких ответственных объектах, как котельные, должны обустраивать специалисты. Если вы не уверены в своих силах, самостоятельно приступать к работе не стоит (или хотя бы стоит заказать проект с расчетами, и работать своими руками только по нему).

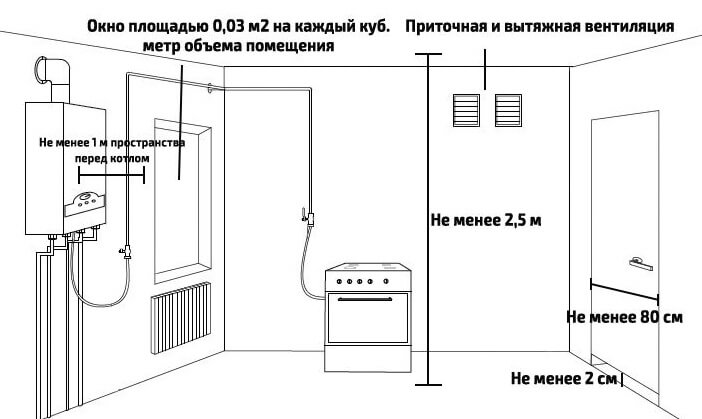

Требования к вентиляции в частном доме с газом

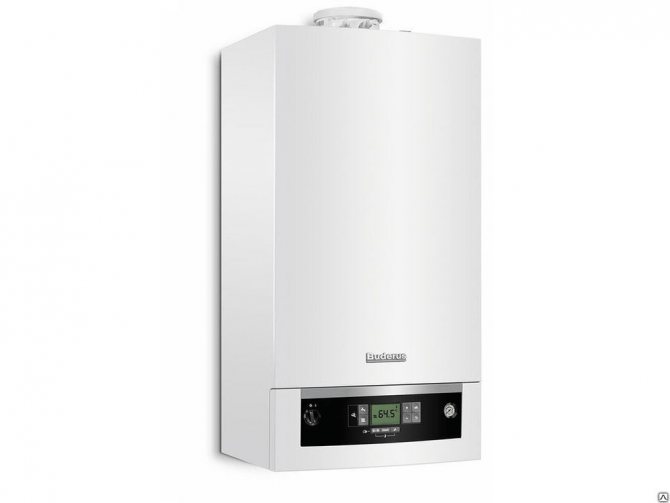

настенный газовый котел

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;

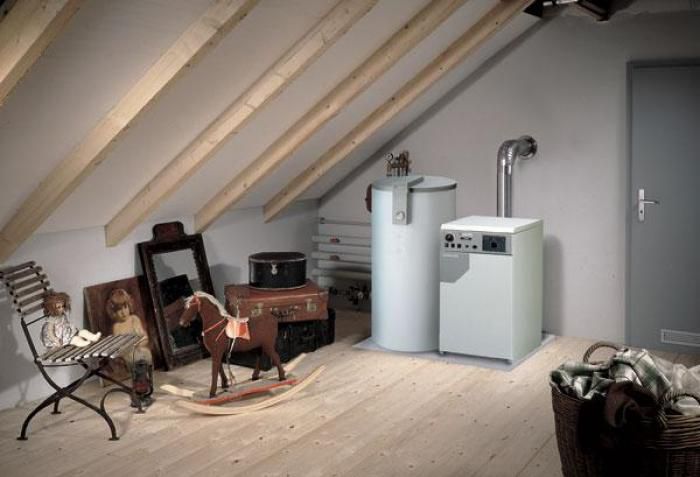

• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

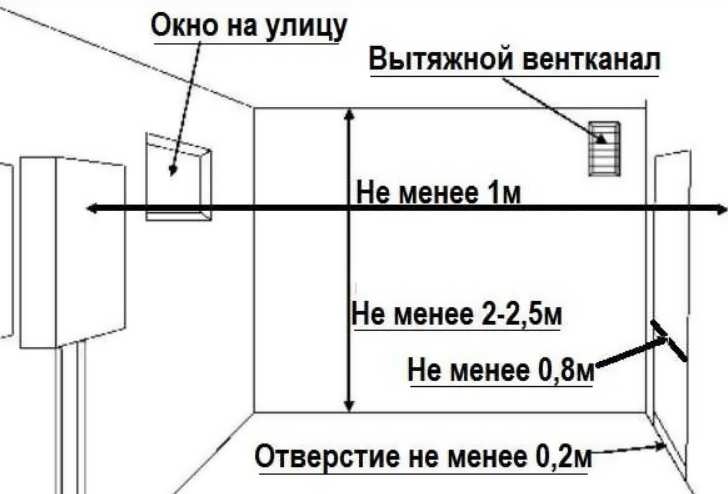

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

1. Площадь не менее 4 кв. м.
2. Объём помещения не менее 8 куб. м.
3. Высота потолка не менее 2,2 м.
4. Ширина входного проёмы не менее 80 см.
5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
2. Создаются оптимальные условия для эффективной работы оборудования.
3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность прибора, его функциональные особенности.
2. Площадь помещения.
3. Нагрузка на котёл (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Нормы вентиляции газовой котельной по СНиП

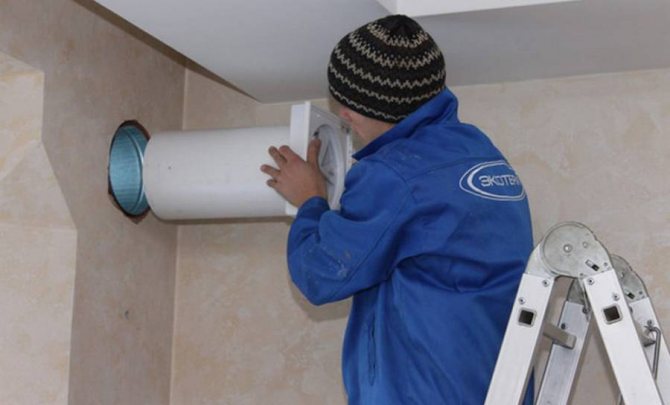

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла: приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
• приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

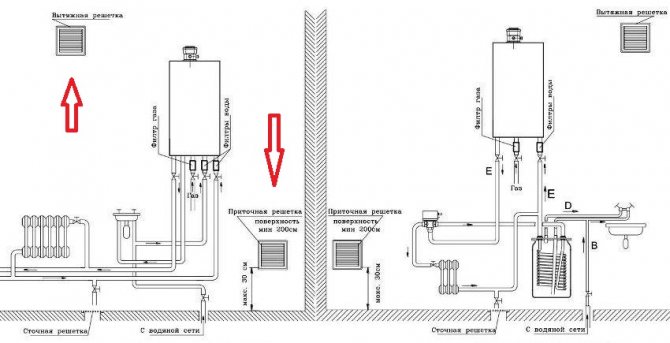

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Какая система лучше: естественная или принудительная?

Даже если естественная вентиляция работает хорошо — всегда лучше делать принудительную вытяжку. Просверлить отверстие на улицу и вставить туда вентилятор — будет стоить 5-10 тысяч рублей.

Принудительная система намного безопаснее, чем без вентилятора, по таким причинам:

• работа естественной вентиляции зависит от погоды: чем сильнее ветер — тем лучше работает вытяжка, и наоборот (если ветра нет — воздухообмен может вообще прекратиться);
• кратность воздухообмена неизвестна, не регулируется и не соблюдается в нужной величине;
• естественная вентиляция не обеспечит большого воздухообмена (актуально, если помещение котельной большое, и если используется мощный котел — для крупного загородного дома).

Вентилятор лучше справится с удалением воздуха, если возникнет аварийная ситуация (пропуск газа). Если вентиляция будет естественной, то при утечке газа он может не удаляться полностью, и скапливаться в помещении — что может привести к отравлению или взрыву.

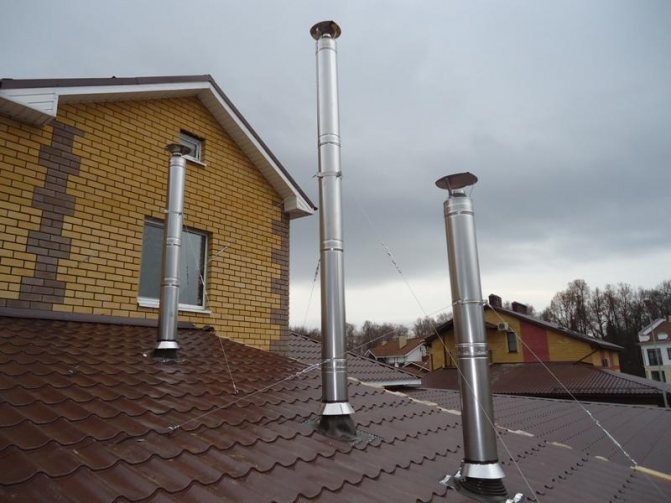

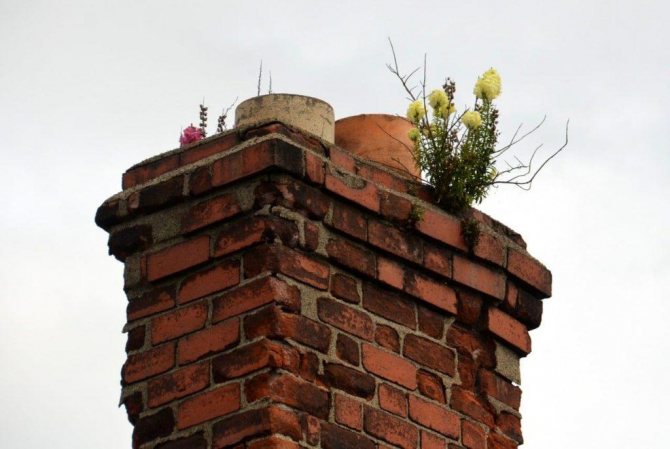

Дымоход для вентиляции газовой котельной

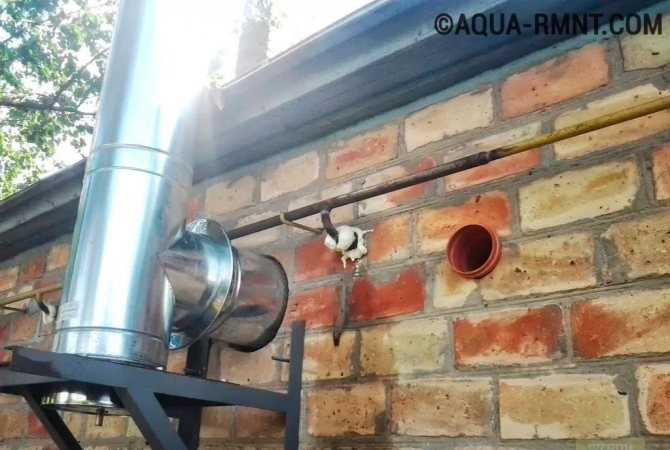

правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции: при мощности котла 24 кВт – диаметр 120 мм;
• при 30 кВт – 130 мм;
• при 40 кВт – 170 мм;
• при 55 кВт – 190 мм;
• при 80 кВт – 220 мм;
• при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

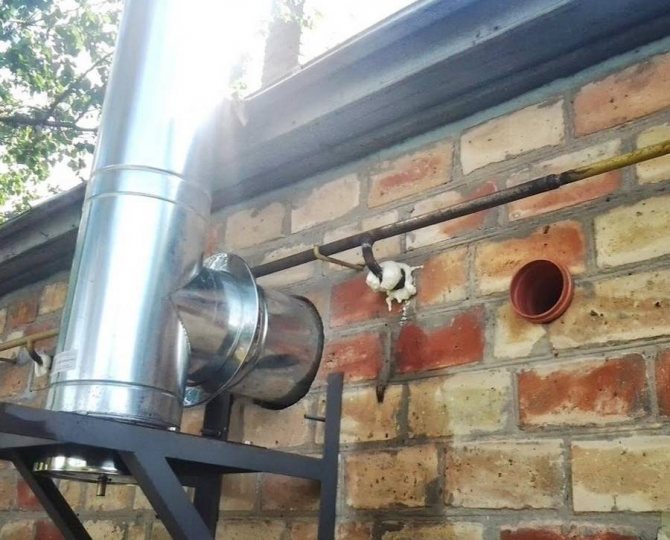

Дымоотвод отопительного прибора в частном доме

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

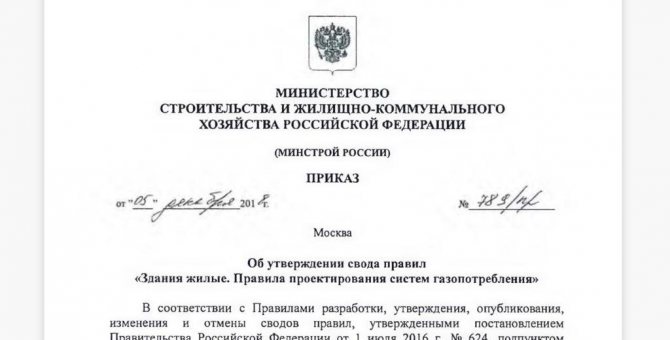

1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

• труба должна быть выставлена строго вертикально;
• возвышаться над коньком крыши не более 0,5 м;
• общая высота венканала – не более 5 м;
• стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

Профессионально выполненная система вентиляция меняет весь объем воздуха в топочной на свежий. Для этого приточное и выходное воздушное отверстие располагают противоположно друг другу.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Морковная икра с грибами

Очень вкусный вариант – морковная икра с грибами. Использовать для приготовления заготовки будем опята, которые предварительно отварим в подсоленном кипятке. Варить нужно около получаса. Признаком готовности опят является то, грибы опустятся на дно.

• 1 кг отваренных опят;
• 300 гр. моркови;
• 300 гр. лука репчатого;
• 4 зубка чеснока;
• 1,5 столовых ложки соли;
• 4 горошинки душистого перца;
• 0,5 чайной ложки молотого черного перца;
• 1 лавровый листик;
• 0,5 столовой ложки уксусной эссенции (70%);
• 70 мл растительного масла.

Приготовление:

• Отвариваем свежие грибы, а если будем использовать мороженные, то выкладываем их в дуршлаг и поливаем кипятком. Даем стечь жидкости. Затем пропускаем грибы через мясорубку или измельчаем в блендере.
• Очищаем лук и морковь, промываем и обсушиваем. Лук нарезаем мелким кубиком, морковку натираем на терке. На сковороде обжариваем лук, пока он не станет полупрозрачным. Затем кладем к луку морковь и продолжаем обжаривание в течение четверти часа. В процессе готовки периодически помешивая. Они должны дойти до полуготовности. Даем обжаренным овощам остыть и измельчаем в блендере или при помощи мясорубки. Масло, оставшееся на сковороде, не сливаем, а смешиваем с измельченными овощами.
• В большой кастрюле смешиваем измельченные грибы и овощи, добавляем соль, перчим, кладем перец горошком и лавровый лист. Добавляем измельченный чеснок. Варим икру 15 минут с момента закипания. Затем вливаем уксус, перемешиваем и выключаем нагрев.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Устройство и принцип работы одинаковый для всех котлов такого типа:

1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
3. Экологичность системы.
4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

1. Размещение в специально выложенном колодце из кирпича;
2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Виды вытяжек по способам монтажа

При подборе модели надо учесть, что расстояние от газовой плиты до вытяжки следует выдерживать в диапазоне 750…850 миллиметров. При меньших значениях и работе на полную мощность может сбиваться и быть нестабильным пламя горелок. Также небольшая высота над варочной поверхностью опасна возможностью воспламенения накопившегося в фильтре вытяжки жира.

В зависимости от формы, метода установки и дизайна выделяют следующие типы вытяжки для газовых плит:

• навесные системы – легко монтируются под шкафом подвесным, обычно оснащаются акриловыми противожировыми фильтрами и отличаются невысокой ценой;
• встраиваемый тип – монтируется в навесном шкафу и часто снабжается панелями выдвижными;
• настенные модели – устанавливаются открыто и крепятся к стене;
• угловые вытяжки с креплением к двум стенам – являются разновидностью настенных;
• мощные купольные модели – стильно выглядят и допускают закрепление к потолку или стенам;
• островные вытяжки с несущим воздухопроводом – крепятся к потолку и применяются при размещении варочной газовой поверхности в центре помещения.

Существующие настольные системы часто не позволяют выдержать оптимальные дистанции до горелок, относятся к рециркуляционному типу и для газовых варочных поверхностей не рекомендуются.

Навесные модели часто допускают два режима работы, включая вытяжку и рециркуляцию. Для газовых приборов вытяжное подключение обязательно.

Встроенные модели легко вписываются в существующее оформление кухни, обеспечивают скрытую установку, возможность спрятать воздухопроводы. Настенные, купольные, островные системы устанавливаются самостоятельно и являются заметным элементом интерьера. В наше время существует множество их моделей из различных материалов, с разнообразными цветовыми решениями.

Найти гармонично вписывающийся в обстановку вариант вытяжки над газовой плитой не составит особого труда. Модели из металла тяжелее и дороже, но лучше переносят нагрев, долговечней и надежней

Использование стекла в конструкции является интересным оформительским решением, но требует большей осторожности при установке. Легкие модели из пластика проще в установке и дешевле

Однако решения из металла более надежны.

Лучшие производители

Современные и надежные модели высшей ценовой категории предлагаются немецкими брендами Bosch, Siemens и итальянским Elica. Впечатляющие дизайнерские решения и тихая работа характерны для вытяжек Cata. Надежность и отличную функциональность демонстрируют изделия Electrolux. Модели Krona отличаются невысоким шумом при значительной производительности, включением по таймеру, электронным управлением.

Правила подбора

Рассмотрим, как правильно подобрать вытяжку для газовой плиты:

подсчитываем необходимую производительность; подбираем модель исходя из обстановки, размеров кухни, возможности вывода воздуховодов, требований дизайна, особенностей и характеристик плиты; стоит проанализировать отзывы на модели и особое внимание обратить на продукцию известных производителей; при выборе обращаем внимание на соответствие паспортных данных требуемым характеристикам; подготавливаем инструменты и принадлежности для монтажных работ; монтируем вытяжку с подключением воздухопроводов и вентиляторов к электросети.

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

• кирпич;
• керамика;
• асбест;
• оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

При использовании пластиковых элементов нужно помнить, что наличие горючих элементов в конструкции затруднит ввод в эксплуатацию котельного оборудования и приемку его сотрудниками газовой службы

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

• внутренний слой из керамики;
• средний изоляционный слой из камня и минваты;
• внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

Металлический дымоход в газовой котельной может иметь прямоугольную или округлую в сечении форму, но в этом случае ширина одной его стороны не должна превышать ширину второй в 2 раза

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

1. Сбор сегментов производится по методу «труба в трубу».
2. Стеновые кронштейны крепятся с шагом не больше 150 см.
3. Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 0С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.
